Comprendre le rotary attachment sur une graveuse laser de bureau
Sur une graveuse laser moderne, le rotary attachment transforme votre plan de travail plat en axe de rotation contrôlé pour la gravure sur objets cylindriques. Ce petit accessoire motorisé remplace l’axe Y et fait tourner l’objet pendant que le faisceau laser se déplace, ce qui permet une gravure régulière sur toute la circonférence. Un opérateur de gravure expérimenté sait qu’un simple oubli dans ces réglages de rotation peut ruiner une pièce, faire perdre une commande et fausser tout le calcul de rentabilité.
Dans la pratique, ce système de gravure laser rotative reste assez simple : deux rouleaux ou un mandrin entraînent l’objet, et le contrôleur de la machine synchronise la rotation avec le déplacement du chariot optique. Le fabricant de l’accessoire rotatif fournit généralement un kit complet avec câbles, support, parfois un second jeu de rouleaux pour différents diamètres, mais les notices restent souvent lacunaires pour un artisan pressé. C’est là que l’expertise terrain compte davantage que les fiches marketing, car la précision finale dépend plus du réglage que des caractéristiques théoriques, notamment la résolution optique ou la puissance maximale annoncée.
Les fabricants comme xTool, Ortur ou Sculpfun parlent surtout de puissance de découpe laser et de vitesse maximale, mais très peu de la vraie difficulté qu’est la gravure sur objets cylindriques. Pourtant, dès que vous passez des plaques planes aux verres ou aux mugs, le rotary devient l’accessoire critique pour tout petit business de cadeaux personnalisés. L’objectif est clair pour chaque opérateur de gravure sérieux : « Taux de réussite de la première gravure : 95 % » doit devenir votre norme, pas un coup de chance, et cela passe par une utilisation méthodique de l’attachment rotatif.
Rouleaux ou mandrin : choisir le bon rotary pour chaque objet
Les rotatifs à rouleaux sont parfaits pour les objets cylindriques réguliers comme les verres droits, les mugs bien parallèles ou les bouteilles standards. L’objet repose sur deux rouleaux parallèles, la rotation est entraînée par friction, et la gravure suit naturellement la circonférence si le diamètre est bien renseigné. Sur une xTool S1 ou une Ortur LM3, ce type d’accessoire reste le plus courant, car il couvre environ 80 % des besoins des créateurs en gravure laser sur objets cylindriques.

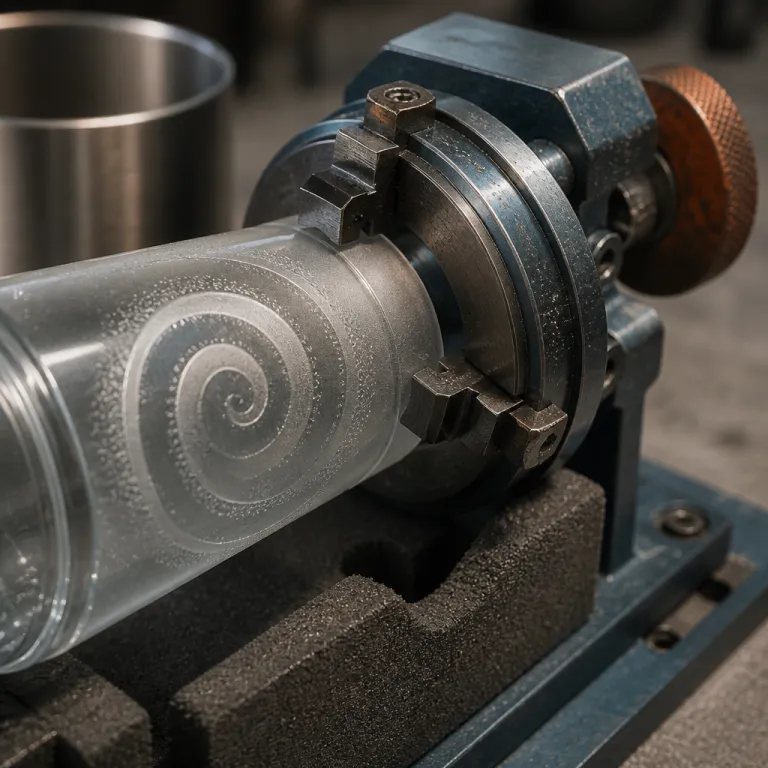

Les rotatifs à mandrin, eux, serrent l’objet par un système de mors comme sur un tour d’atelier, ce qui les rend indispensables pour les formes coniques ou irrégulières. Une flûte à champagne, un gobelet isotherme évasé ou un petit objet en bois tourné se comportent mal sur des rouleaux, car la surface de contact varie et la précision de rotation se dégrade. Avec un mandrin, la pièce est centrée mécaniquement, la rotation reste constante, et la gravure laser suit une trajectoire plus fiable, même si la mise en place demande quelques minutes supplémentaires pour ajuster le serrage et vérifier la concentricité.
Pour un atelier de gravure découpe orienté cadeaux personnalisés, le bon choix n’est donc pas rouleaux ou mandrin, mais souvent rouleaux et mandrin dans le même kit. Les modèles comme le rotary attachment xTool RA2 Pro combinent les deux systèmes, ce qui permet de passer d’un mug cylindrique à une coupe conique sans changer d’accessoire complet. Ce type d’attachment polyvalent coûte un peu plus cher, mais il évite d’acheter deux rotatifs séparés, améliore la précision sur une plus grande variété d’objets et sécurise la première pièce sur des séries mixtes.
Réglages LightBurn : diamètre, mode rotary et alignement sans surprise
La plupart des échecs sur rotary attachment graveuse laser viennent d’un seul oubli : le diamètre mal saisi dans LightBurn. Quand vous activez le mode rotary dans les paramètres de la machine, le logiciel convertit chaque millimètre de déplacement linéaire en un angle de rotation, et un millimètre d’erreur sur le diamètre étire ou compresse le motif sur l’objet. Sur un mug de 80 millimètres, une erreur de 2 millimètres suffit à rendre un logo ovale et à gâcher la pièce, surtout si la gravure doit s’aligner avec une anse ou un repère précis.
La méthode fiable consiste à mesurer le diamètre réel de l’objet avec un pied à coulisse, puis à saisir cette valeur exacte dans la boîte de dialogue dédiée au rotary. Sur une Sculpfun S30 Pro ou une Glowforge Aura pilotée via un pont LightBurn, je recommande de noter ce diamètre sur un carnet pour chaque référence de verre ou de bouteille, afin de garder une cohérence de gravure entre les séries. Pour les objets coniques, mesurez le diamètre au milieu de la zone de gravure, puis calculez un diamètre moyen simple : (diamètre haut + diamètre bas) ÷ 2, car c’est là que la projection cylindrique sera la plus équilibrée et que la précision globale restera acceptable.
Avant de lancer la gravure laser réelle, utilisez systématiquement le mode Frame de LightBurn pour vérifier l’alignement sur toute la rotation. Laissez l’accessoire rotatif faire tourner l’objet à vide pendant que la tête suit le contour du motif, et ajustez la position si le faisceau s’approche trop des bords ou des anses. Cette simple habitude transforme un rotary capricieux en outil fiable, et elle évite de sacrifier une première pièce coûteuse juste pour un mauvais centrage, surtout quand la gravure découpe s’inscrit dans un flux de production chronométré.
Vitesse, matériaux et objets qui fonctionnent vraiment sur rotary
Sur un rotary, la tentation est forte de garder les mêmes vitesses que pour la gravure plane, mais c’est le meilleur moyen de provoquer du glissement sur les rouleaux. La règle empirique qui fonctionne sur xTool S1, Ortur LM3 et Sculpfun S30 Pro consiste à diviser par deux ou trois la vitesse habituelle, tout en conservant la même puissance de laser pour une profondeur identique. Par exemple, si vous gravez un mug inox à 3000 mm/min en plan, commencez autour de 1200 à 1500 mm/min sur rotary avec la même puissance, ce compromis réduisant l’inertie de rotation, améliorant l’adhérence et augmentant la précision de positionnement sur chaque tour.
Les verres transparents demandent une attention particulière, car le faisceau optique traverse partiellement la matière et la gravure devient irrégulière si l’on ne prépare pas la surface. Une solution éprouvée consiste à appliquer un masquage avec du ruban adhésif mat ou une peinture acrylique lavable, ce qui permet au faisceau de dissiper son énergie en surface et de créer un contraste net. Sur Glowforge Aura ou sur une diode puissante, je recommande des vitesses modérées, une puissance moyenne et un PPI élevé (par exemple 300 à 400 LPI ou l’équivalent en lignes par pouce) pour limiter les microfissures, car la qualité perçue sur un verre haut de gamme se joue sur ces détails invisibles dans les fiches techniques.
Les objets cylindriques en acier inox, les gourdes peintes, la céramique émaillée ou le bois tourné se gravent très bien avec un rotary attachment bien réglé. Pour la découpe laser, en revanche, l’accessoire rotatif n’a de sens que pour des opérations très spécifiques, car la plupart des pièces cylindriques ne se découpent pas mais se marquent seulement. Un atelier sérieux réservera donc la gravure découpe aux pièces planes, utilisera la rotation principalement pour la personnalisation de mugs, de verres et d’objets cadeaux à forte valeur perçue, et consignera ses réglages dans une petite table interne de vitesses et puissances de départ.
Gestion des limites : coniques, petits diamètres et sécurité de l’atelier
Les objets très coniques comme certaines flûtes ou gobelets posent un vrai défi, même avec un bon accessoire rotatif. Sur rouleaux, la différence de diamètre entre le haut et le bas crée une rotation non linéaire, et la gravure se déforme inévitablement sur la hauteur. Avec un mandrin, on limite cette dérive, mais il reste indispensable de réduire la hauteur de motif, de calculer un diamètre moyen réaliste et de tester sur une pièce sacrifiable avant de lancer une série complète destinée à des clients exigeants.
Les très petits diamètres, comme les stylos ou les tubes fins, exigent une grande précision mécanique et une rotation parfaitement stable. Beaucoup de rotary d’entrée de gamme manquent de rigidité pour ces objets, ce qui se traduit par des vibrations et une perte de précision optique sur les détails fins. Dans ce cas, mieux vaut accepter la limite de l’accessoire plutôt que de promettre une gravure laser parfaite à un client, car la confiance se gagne sur la cohérence des résultats, pas sur des promesses théoriques, et un simple test de répétabilité sur plusieurs tours permet de trancher.
Enfin, n’oubliez jamais que le rotary attachment n’est qu’un élément d’un écosystème d’accessoires et de sécurité autour de votre graveuse laser. Un bon plateau nid d’abeille, une extraction de fumées efficace (au moins 200 à 300 m³/h pour une petite machine de bureau), des lunettes adaptées à la classe de laser utilisée et une lentille propre sont tout aussi déterminants pour la qualité finale, comme le montre tout guide sérieux sur ce que l’on rajoute à sa graveuse et ce que l’on ne touche pas. Pour un petit business, investir dans un kit cohérent d’accessoires plutôt que dans un seul attachment spectaculaire reste la stratégie la plus rentable à long terme, tout en respectant les consignes de sécurité du fabricant.
Intégrer le rotary dans un flux pro : tests, répétabilité et ROI
Pour un artisan créateur, le rotary attachment graveuse laser n’a de sens que s’il s’intègre dans un flux de production reproductible. La première étape consiste à documenter vos réglages de gravure pour chaque type d’objet, en notant le diamètre, la vitesse, la puissance, le PPI ou la fréquence et le nombre de passes utilisés. Ce carnet de paramètres devient rapidement plus précieux que la fiche marketing de la machine, car il reflète vos résultats réels sur vos propres pièces et sert de base à une amélioration continue des temps de cycle.
Sur LightBurn, créez des modèles de jobs pour vos verres droits, vos mugs cylindriques et vos bouteilles standards, avec les bons réglages de rotation déjà enregistrés. Quand un client commande une nouvelle série, vous chargez simplement le bon modèle, vous ajustez le motif, et la gravure découpe se déroule sans surprise sur chaque objet. Cette approche réduit drastiquement le taux de rebut, facilite les contrôles qualité en fin de série et sécurise la marge, ce qui est essentiel pour un petit business qui ne peut pas se permettre de perdre une pièce sur deux.
Enfin, traitez chaque nouvel accessoire rotatif comme un partenariat technique avec le fabricant de l’accessoire rotatif et le fabricant du graveur laser, pas comme un gadget isolé. Testez systématiquement les caractéristiques annoncées, vérifiez la précision de rotation sur plusieurs tours, contrôlez le centrage avec un simple trait de référence et ajustez vos attentes en fonction des résultats concrets plutôt que des promesses. Au bout du compte, ce n’est pas la puissance maximale affichée qui fait la différence, mais la régularité de la gravure après cent pièces livrées sans réclamation, avec un rotary attachment utilisé à son plein potentiel.
FAQ sur le rotary attachment pour gravure laser
Qu'est-ce qu'un accessoire rotatif en gravure laser ?
Un accessoire rotatif en gravure laser est un dispositif motorisé qui remplace l'axe Y de la machine pour faire tourner les objets cylindriques sous le faisceau. Il permet de synchroniser la rotation de l'objet avec le déplacement de la tête, afin d'obtenir une gravure régulière sur toute la circonférence. Sans ce système de rotation contrôlée, la gravure sur verres, mugs ou bouteilles resterait limitée à une petite zone plane et la personnalisation d’objets cylindriques serait beaucoup moins rentable.
Comment éviter les erreurs lors de la première gravure sur un mug ?
Pour éviter les erreurs sur la première pièce, mesurez précisément le diamètre du mug, activez le mode rotary dans LightBurn et saisissez cette valeur exacte. Lancez ensuite un test de Frame complet avec l'objet en rotation, pour vérifier l'alignement et la zone de gravure sans marquer la surface. Enfin, commencez par une puissance modérée et une vitesse réduite, quitte à relancer une seconde passe si le contraste est insuffisant, en notant les réglages retenus pour les prochaines séries.
Quels objets peut-on graver avec un rotary attachment ?
Un rotary attachment bien réglé permet de graver des verres droits, des mugs cylindriques, des bouteilles standards, des tubes métalliques et la plupart des objets cylindriques réguliers. Avec un mandrin, vous pouvez aussi travailler des formes légèrement coniques comme certains gobelets ou coupes. En revanche, les surfaces très irrégulières ou texturées restent difficiles, car elles perturbent la rotation, la mise au point du faisceau et la précision de la gravure laser sur toute la circonférence.
Pourquoi la vitesse doit-elle être réduite sur un accessoire rotatif ?
La vitesse doit être réduite sur un accessoire rotatif pour limiter le risque de glissement entre l'objet et les rouleaux, surtout sur le verre ou la céramique lisse. Une vitesse trop élevée augmente l'inertie de rotation et provoque des décalages, ce qui déforme le motif gravé. En divisant la vitesse par deux ou trois par rapport à la gravure plane, vous gagnez en stabilité et en précision sans allonger exagérément le temps de cycle, et vous améliorez la répétabilité sur plusieurs pièces.
Les objets coniques peuvent-ils être gravés correctement avec un rotary ?
Les objets coniques peuvent être gravés, mais avec des limites et des précautions supplémentaires. Sur rouleaux, la différence de diamètre entre le haut et le bas crée une distorsion inévitable, qu'il faut compenser en réduisant la hauteur du motif et en acceptant une légère déformation. Un rotary à mandrin améliore la situation, mais il reste indispensable de tester sur une pièce d'essai, de calculer un diamètre moyen cohérent et de vérifier la rotation sur plusieurs tours avant de lancer une série destinée à des clients.
