Pourquoi le focus laser est la vraie base de la précision
Sur une machine de gravure laser, le focus n’est pas un détail cosmétique mais le cœur de la précision. Quand le faisceau est parfaitement concentré, la gravure gagne en finesse, la découpe devient nette et la puissance réellement utile augmente sans cramer le matériau. Un bon focus transforme une simple machine à graver en outil de production fiable pour un petit business.
Le sujet « focus laser graveuse calibration » paraît théorique, pourtant il décide directement de votre marge quand vous gravez des cadeaux personnalisés ou des séries de logos. Un mauvais alignement du faisceau laser élargit le trait, augmente le kerf en découpe laser et oblige à multiplier les passes, ce qui fatigue le système mécanique et fait grimper les coûts. Sur xTool S1, Ortur LM3 ou Sculpfun S30 Pro, la même règle s’applique : pas la puissance affichée, mais la régularité au bout de cent passes.
Chaque type de machine impose donc une mise au point spécifique du focus, surtout avec des matériaux variés comme le bois, l’acrylique ou le métal fin. Quand vous changez de matériau ou d’épaisseur, la distance entre la lentille de focalisation et la surface doit être recalée pour préserver la précision et la qualité. Assurez vous que vos dispositifs de sécurité sont en place avant chaque réglage, car un faisceau mal focalisé diffuse plus de lumière parasite sous la buse.
Méthode papier carbone universelle : réglage fin du faisceau

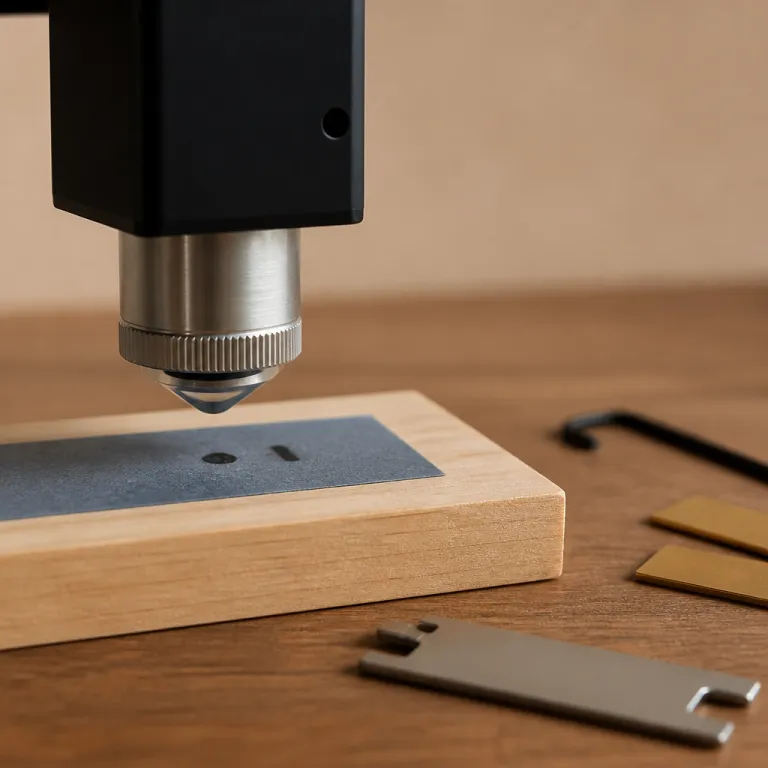

La méthode du papier carbone fonctionne sur diode fixe comme sur galvo fibre, et c’est ce qui en fait un standard officieux chez les makers exigeants. Les fabricants eux mêmes résument bien l’enjeu avec cette phrase simple : « Pourquoi calibrer le focus laser est-il important ? Pour assurer une gravure précise et de haute qualité. ». En pratique, vous utilisez deux feuilles superposées, une feuille classique dessus et une feuille de papier carbone en dessous pour visualiser l’impact du faisceau.
Placez les feuilles sur le plateau de la machine à graver, réglez une impulsion laser très courte à environ 5 % de puissance dans LightBurn, puis déclenchez via le panneau de contrôle ou un bouton dédié. Vous obtenez une petite image du point gravé sur la feuille supérieure et une seconde image en dessous sur le carbone, ce « laser image » double vous montre immédiatement si le faisceau est concentré ou trop large. Assurez vous que le bouton d’arrêt d’urgence reste accessible ; un simple réflexe « assurez bouton » peut vous éviter un départ de flamme sur un matériau sensible.
Sur xTool S1, l’autofocus du système est pratique mais pas infaillible, surtout sur des matériaux sombres qui renvoient mal la lumière du capteur. Dans ce cas, utilisez un laser guide ou un laser support externe pour vérifier la hauteur réelle, puis affinez manuellement la mise au point avec la méthode papier carbone. Répétez l’impulsion à différentes hauteurs de lentille de focalisation, et choisissez la hauteur où le diamètre du point est le plus petit, c’est là que la précision et la qualité sont maximales.
Grille de focus et réglages concrets sur xTool, Ortur et Sculpfun
Une fois le point optimal trouvé avec le papier carbone, il faut le valider sur une vraie gravure avec une grille de focus. Créez dans LightBurn une série de rectangles alignés, cinq hauteurs de focus pour une même vitesse et une même puissance, afin de voir comment le faisceau laser se comporte sur toute la zone utile. Cette grille vous montre immédiatement où la découpe laser traverse le matériau proprement et où la gravure perd en contraste.
Sur Ortur LM3, la fiche de focus en carton fournie est souvent mieux calibrée que la cale métallique, surtout pour les matériaux fins. Utilisez la fiche comme référence de départ, puis affinez avec la grille de focus en notant chaque hauteur dans le panneau de contrôle ou sur un simple tableau près de la machine. Pour Sculpfun S30 Pro, le focus manuel est plus exigeant, mais une fois la bonne mise au point trouvée, le système reste très stable et permet de graver laser des images détaillées à 300 DPI sur bois ou cuir.
Avec xTool S1, je recommande de ne pas faire confiance aveuglément à l’autofocus sur les surfaces noires ou très brillantes. Faites une première passe de test avec une faible puissance, observez l’image dessous sur un carton de rebut, puis corrigez la hauteur de la buse par pas de 0,5 mm. Cette approche réduit les erreurs d’alignement de la machine et sécurise vos projets de laser image complexes, notamment quand vous travaillez des métaux anodisés ou des matériaux composites.
Quand recalibrer : matériaux, transport et dérives invisibles
La plupart des makers attendent un gros problème pour toucher au focus, alors que la dérive est progressive et insidieuse. Dès que vous changez de matériau avec plus de 2 mm d’écart d’épaisseur, la distance focale change et la précision chute, même si la machine semble encore graver correctement. Un simple test de grille sur une chute de ce nouveau matériau évite des séries ratées entières.
Après chaque transport de la machine, même sur quelques kilomètres, vérifiez l’alignement du faisceau et la hauteur de la lentille de focalisation avec la méthode papier carbone. Les vibrations peuvent décaler légèrement le module, ce qui modifie la mise au point et la répartition de la puissance sur le faisceau, surtout sur les systèmes à rails longs. Les études internes des fabricants montrent une précision améliorée après calibration de l’ordre de 95 %, et les rapports d’utilisateurs évoquent une réduction des erreurs de découpe proche de 90 %, ce qui n’est pas anecdotique pour un atelier qui facture au temps machine.
Je conseille aussi une recalibration toutes les cinquante heures de gravure ou de découpe laser, même sans changement de matériau. La poussière qui se dépose sur la lentille et sous la buse modifie le profil du faisceau, ce qui impacte directement la précision et la qualité des bords. Pour garder un système sain, combinez cette routine avec un air assist performant ; un bon comparatif d’air assist pour graveur laser est disponible sur un guide spécialisé, utile pour choisir un laser support adapté à vos projets.
Sécurité, accessoires de mesure et erreurs à éviter
Travailler le focus, c’est aussi travailler la sécurité, car un faisceau mal réglé chauffe plus large et plus longtemps. Avant chaque séance de calibration, assurez vous que vos dispositifs de sécurité sont opérationnels, lunettes adaptées au type de machine, extraction efficace et bouton d’arrêt d’urgence dégagé. Un panneau de contrôle bien organisé, avec des repères clairs pour chaque matériau, réduit aussi les erreurs humaines.
Les erreurs classiques reviennent toujours chez les artisans que j’accompagne, comme oublier de refaire le focus en passant du contreplaqué de 3 mm à l’acrylique de 5 mm. Le résultat est prévisible : gravure floue, découpe qui ne traverse pas, et obligation de relancer la machine avec plus de puissance, ce qui jaunit les bords et abîme le matériau. Pour éviter cela, créez une fiche par matériau avec la hauteur de focus, la puissance, la vitesse et le nombre de passes, et collez cette fiche directement sur le laser support ou à côté du panneau de contrôle.
Un autre piège fréquent consiste à négliger l’alignement global de la machine, en se concentrant uniquement sur la hauteur de la lentille. Or une machine avec un mauvais alignement du faisceau en X ou Y produira une image déformée, même avec un focus parfait au centre. Prenez le temps de vérifier le système complet, du miroir éventuel à la buse, et n’hésitez pas à utiliser des gabarits imprimés pour contrôler la régularité de vos laser projets sur toute la surface utile.
FAQ
La méthode du papier carbone fonctionne t elle sur tous les graveurs laser ?
Oui, la méthode du papier carbone est universelle pour les graveurs xTool, Ortur et Sculpfun, qu’il s’agisse de modules diode à focale fixe ou de systèmes plus évolués. Elle permet de visualiser précisément le point d’impact du faisceau sur deux couches de papier. Cette approche reste valable pour la gravure comme pour la découpe, tant que la puissance est réglée très bas.
Comment utiliser concrètement le papier carbone pour régler le focus ?
Placez une feuille classique au dessus d’une feuille de papier carbone, puis positionnez l’ensemble sous la buse de la machine. Envoyez une impulsion très courte à faible puissance, et observez le diamètre de la marque sur la feuille supérieure et sur l’image dessous. Ajustez la hauteur de la lentille de focalisation jusqu’à obtenir le point le plus petit et le plus net.
À quelle fréquence faut il recalibrer le focus de sa machine ?
Il est recommandé de recalibrer le focus à chaque changement de matériau avec plus de 2 mm d’écart d’épaisseur. Une vérification après chaque transport de la machine et toutes les cinquante heures d’utilisation continue permet aussi de limiter les dérives. Cette discipline améliore la précision et réduit fortement les erreurs de découpe.
Pourquoi l’autofocus de la xTool S1 peut il se tromper sur certains matériaux ?
Sur la xTool S1, l’autofocus repose sur un capteur optique qui mesure la distance en analysant la lumière réfléchie par le matériau. Les surfaces très sombres ou très brillantes renvoient mal cette lumière, ce qui fausse la mesure et donc la mise au point. Dans ces cas, un contrôle manuel avec la méthode papier carbone reste plus fiable.
Quels accessoires de mesure et de sécurité sont vraiment utiles pour le focus ?
Les accessoires les plus utiles sont une cale de focus bien calibrée, un jeu de cales d’épaisseur, un bon éclairage de la zone de gravure et des lunettes adaptées à la longueur d’onde du laser. Un bouton d’arrêt d’urgence facilement accessible et un système d’extraction performant complètent les dispositifs de sécurité indispensables. Ces éléments rendent les opérations de calibration plus sûres et plus reproductibles.
